อุปกรณ์ที่ใช้ในการต่อระหว่างเครือข่ายมีมากมายหลายรูปแบบ
เพื่อทำให้ระบบเครือข่ายขยายวงกว้างออกไป การขยายนี้ทำให้การใช้งานเป็นไปอย่างกว้างขวาง
อุปกรณ์ประกอบที่สำคัญประกอบด้วย
1)
เครื่องบริการปลายทาง การขยายเครื่องบริการปลายทางของระบบออกไปจะเสมือนการต่อแบบ
RS232 ออกมาจากแม่ข่าย (host) แต่ข้อดีคือ ใช้เครือข่ายเป็นตัวเชื่อมต่อได้
ทำให้ผู้ใช้เครื่องบริการปลายทางสามารถเลือกไปยังแม่ข่ายตัวใดในเครือข่ายก็ได้โครงสร้างการต่อเครื่องให้บริการปลายทางเป็นดังรูปที่
1
รูปที่
1 ตัวอย่างการต่อเชื่อมเครื่องบริการปลายทาง
2) เครื่องบริการงานพิมพ์
เป็นอุปกรณ์เชื่อมต่อกับเครือข่ายเพื่อทำให้การต่อเครื่องพิมพ์เข้ากับเครือข่ายได้หลายเรื่อง
ในการใช้งานผู้ใช้ที่อยู่บนเครือข่ายสามารถเลือกใช้เครื่องพิมพ์เครื่องใดก็ได้
โดยการส่งแฟ้มออกมาพิมพ์ เครื่องบริการงานพิมพ์มีบัฟเฟอร์เพื่อจัดลำดับการพิมพ์ได้

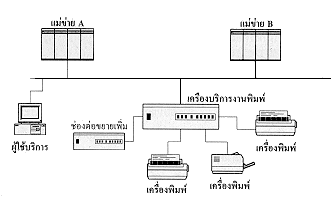

รูปที่
2 ตัวอย่างการต่อเชื่อมเครื่องบริการงานพิมพ์ในระบบเครือข่าย
3)
เครื่องบริการซีดีรอม เป็นอุปกรณ์อ่านซีดีรอมเพื่อกำหนดเป็นฐานข้อมูลกลางเพื่อให้เครือข่ายเชื่อมกับตัวอ่างซีดีรอม
ผู้ใช้ในเครือข่ายสามารถเรียกค้นข้อมูลจากฐานข้อมูลซีดีรอมได้ ปกติเครื่องบริการซีดีรอมจะประกอบด้วยตัวอ่านซีดีรอมซึ่งสามารถอ่านได้หลายแผ่น
เพื่อสร้างเป็นฐานข้อมูลขนาดใหญ่

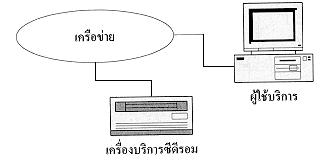

รูปที่
3 ตัวอย่างการต่อเชื่อมเครื่องบริการซีดีรอม
4)
เครื่องขยายสัญญาณ เครื่องขยายสัญญาณเป็นอุปกรณ์เพื่อใช้ในการเปลี่ยนตัวกลาง
นำสัญญาณจากตัวกลางหนึ่งไปอีกตัวกลางหนึ่ง เช่น จากเส้นใยนำแสงมายังสายโคแอกเชียล
หรือการเชื่อมต่อระหว่างตัวกลางเดียวกันก็ได้ การใช้เครื่องขยายสัญญาณจะทำให้เครือข่ายทั้งสองข้างเสมือนเชื่อมกัน
เครื่องขยายสัญญาณจะไม่มีการกันข้อมูล เพราะสัญญาณจะวิ่งทะลุถึงกันได้หมด
แต่จะมีประโยชน์ในการเชื่อมความยาวให้ยาวขึ้น เช่น เท็นเบสที มีความยาว 185
เมตร ถ้าผ่านเครื่องขยายสัญญาณก็จะทำให้ยาวขึ้นได้อีก 185 เมตร ลักษณะการต่อเครื่องขยายสัญญาณเป็นดังรูป

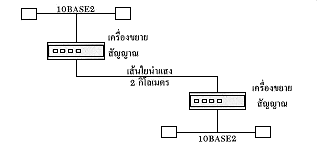

รูปที่
4 ตัวอย่างการต่อเชื่อมเครื่องขยายสัญญาณขยายความยาว
5)
บริดจ์ มีลักษณะคล้ายเครื่องขยายสัญญาณ แต่จะกันสัญญาณระหว่างอุปกรณ์ในแต่ละส่วนออกจากกัน
ดังรูปที่ 3 สถานีงาน Y เรียกสถานีงาน A สัญญาณข้อมูลจะไม่ผ่านไปหาสถานีงาน
X บริดจ์จึงทำให้การเชื่อมต่อระหว่างเครือข่ายมีประสิทธิภาพ ลดการชนกันของข้อมูลลงไป
บริดจ์จึงเป็นสะพานสำหรับข้อมูลสองเครือข่าย

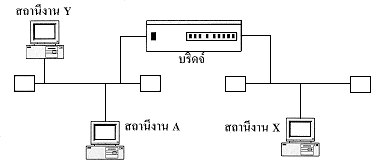

รูปที่
5 ตัวอย่างการต่อเชื่อมระหว่างเครือข่ายด้วยบริดจ์
6)
อุปกรณ์จัดเส้นทาง หากมีการเชื่อมต่อเครือข่ายมากกว่าหนึ่งส่วนและให้มีการกำหนดเส้นทางเลือกไปยังส่วนใด
หรือหาเส้นทางที่เหมาะสมในการส่งต่อไปเป็นลำดับต้องใช้อุปกรณ์ที่เรียกว่า
อุปกรณ์จัดเส้นทาง ( router) อุปกรณ์จัดเส้นทางเป็นอุปกรณ์ที่จัดการเครือข่ายเพื่อให้การเดินทางของข้อมูลจากต้นทางไปยังปลายทางเป็นไปอย่างถูกต้อง
รูปที่
6 อุปกรณ์จัดเส้นทาง
รวบรวมจาก หนังสือเรียนวิชาคอมพิวเตอร์
ช 0249 เทคโนโลยีสารสนเทศและคอมพิวเตอร์
สถาบันส่งเสริมารสอนวิทยาศาสตร์และเทคโนโลยี
|
